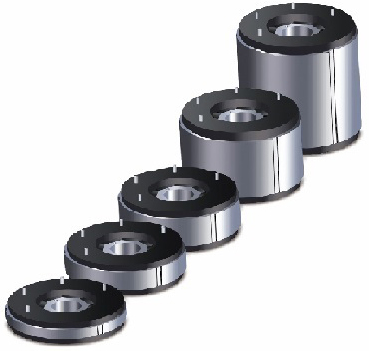

力矩电机系列里最小电机
小巧的设计且大内径中空
支持低压
高动态响应和精度
最佳的速度控制
TMSL-X 是增强扭矩的无铁芯力矩电机系列
性能参数
| 参数 | 备注 | 符号 | 单位 | TM65-17 | TM65-25 | TM65-34 | TM65-60 | TM65-92 |
| 绕组类型 | N | N | Y | Y | Y | |||
| 电机类型 | 三相同步有铁芯230Vacrms(320Vdc) | |||||||
| 峰值扭矩 | Magnet@25°C | Tp | Nm | 0.77 | 1.54 | 2.70 | 6.60 | 11.00 |
| 持续扭矩 | Coil@110°C | Tc | Nm | 0.36 | 0.85 | 1.30 | 2.78 | 4.60 |
| 最大速度 | @Tc | Vmax | m/s | 28000 | 28000 | 28000 | 13000 | 10000 |
| 电机力矩常数 | Up to lc | K | N/Arms | 0.072 | 0.140 | 0.118 | 0.320 | 0.418 |
| 电机常数 | Coils@25°C | S | N2/W | 0.002 | 0.006 | 0.012 | 0.036 | 0.046 |
电气参数
| 参数 | 备注 | 符号 | 单位 | TM65-17 | TM65-25 | TM65-34 | TM65-60 | TM65-92 |
| 峰值电流 | Magnet@25°C | lp | Arms | 14.5 | 14.9 | 30.9 | 27.9 | 35.6 |
| 最大持续电流 | Coil@110°C | lc | Arms | 5.0 | 6.1 | 11.0 | 8.7 | 11.0 |
| 反电动势常数 | 25℃+/-10% | Kep | V/krpm | 6 | 12 | 10 | 28 | 36 |
| 反电动势常数 | 25℃+/-10% | Ke | V/krpm | 4 | 9 | 7 | 19 | 25 |
| 单相电阻 | Coil@25°C | Rph | Ω | 0.73 | 1.02 | 0.38 | 0.95 | 1.28 |
| 单相电感 | I<0.63lp | Lph | Mh | 1.10 | 2.04 | 0.94 | 2.66 | 4.86 |
| 电气时间常数 | Coil@25°C | τe | Ms | 1.5 | 2.0 | 2.5 | 2.8 | 3.8 |
| 最大持续功耗 | All coils | Pc | W | 71.2 | 146.6 | 177.5 | 279.6 | 604.6 |
| 极数 | Nmag | nr | 8.0 | 8.0 | 8.0 | 8.0 | 8.0 |
热性能参数
| 参数 | 备注 | 符号 | 单位 | TM65-17 | TM65-25 | TM65-34 | TM65-60 | TM65-92 |
| 热阻 | Coils to mount. Sfc. | Rth | °C/W | 1.5 | 0.8 | 0.58 | 0.37 | 0.11 |
| 温度传感器 | Tempeature Cut-off | Optional PTC 1kΩ/NTC | ||||||
机械参数
| 参数 | 备注 | 符号 | 单位 | TM65-17 | TM65-25 | TM65-34 | TM65-60 | TM65-92 |
| 定子外径 | Ods | mm | 65 | |||||
| 转子内径 | Idr | mm | 17 | |||||
| 转子惯量 | JR | Kg*m² | 4.00E-06 | 7.80E-06 | 1.30E-06 | 2.50E-05 | 4.20E-05 | |
| 总重量 | Rotor+stator ex.cables | W | kg | 0.18 | 0.32 | 0.46 | 0.95 | 1.6 |
| 动力线类型 | length 0.5m | Diameter | mm(mm2) | Leadwires (4*1.5mm2) | ||||

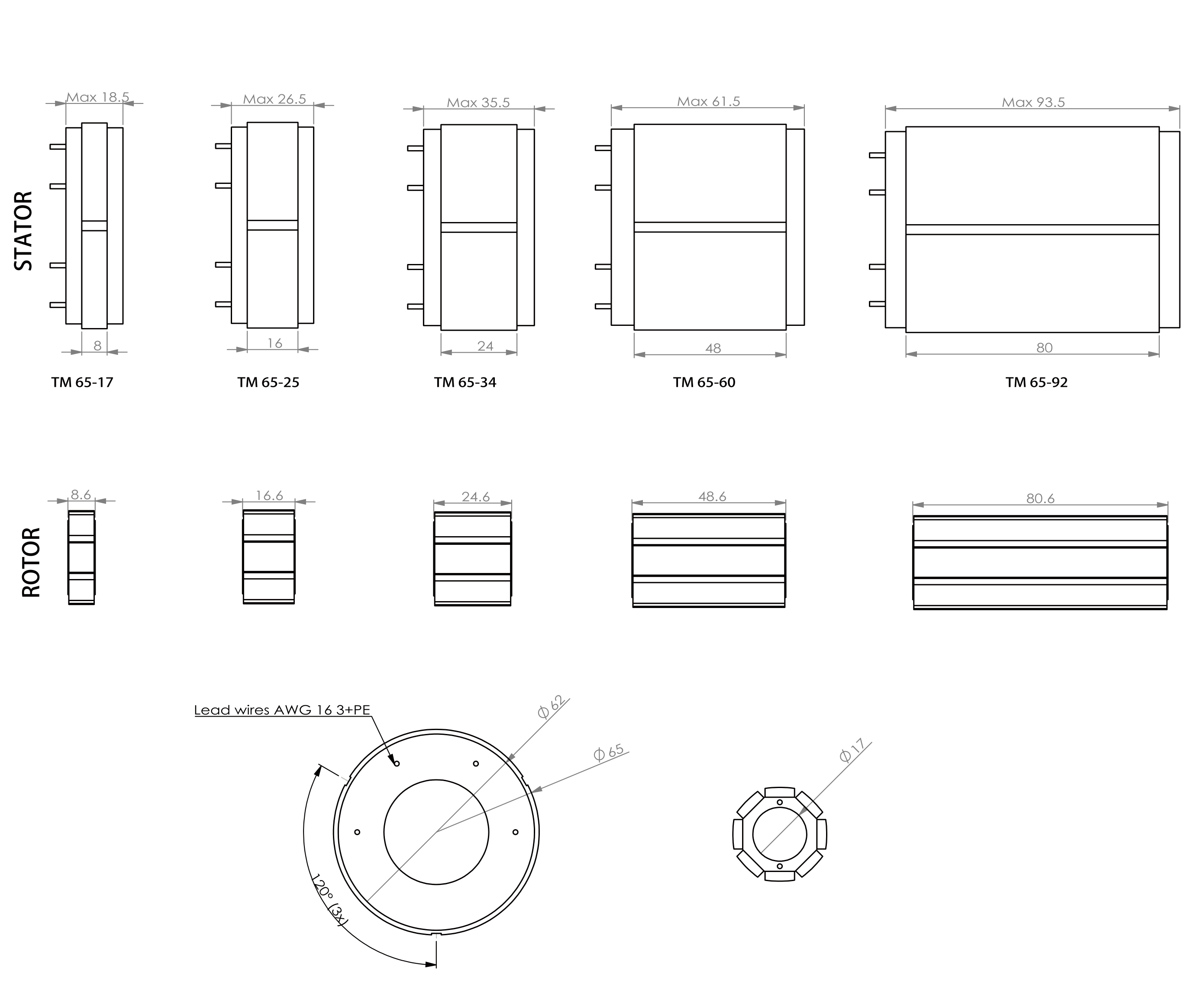

设计图
其他参数
