中扭矩力矩电机系列
多种优化的反电动势绕组类型可供选择极广泛的应用
极广泛的应用
高动态响应和精度
最佳的速度控制

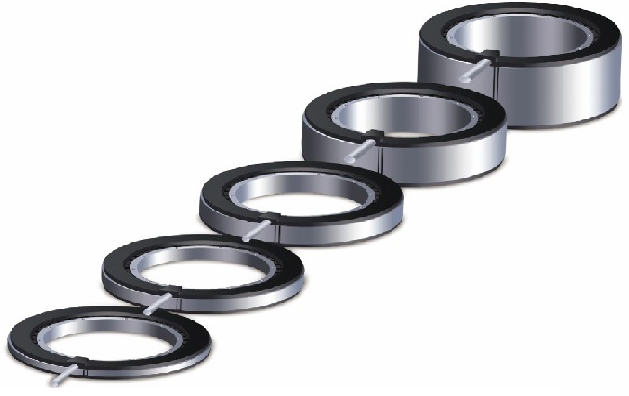

TMSL-X 是增强扭矩的无铁芯力矩电机系列
性能参数
| 参数 | 备注 | 符号 | 单位 | TMXSL160-17 | TMXSL160-25 | TMXSL160-34 | TMXSL160-60 | TMXSL160-92 | |||||
| 绕组类型 | N | Y | Z | N | Y | Z | N | Z | N | Y | |||
| 电机类型 | 三相同步无槽（无铁芯） 230Vac rms (320Vdc) | 380Vac rms (600Vdc) | |||||||||||
| 峰值扭矩 | Magnet@25°C | Tp | Nm | 4.1 | 4.1 | 4.1 | 9.7 | 9.7 | 9.7 | 15.9 | 15.0 | 36.4 | 60.8 |
| 持续扭矩 | Coil@110°C | Tc | Nm | 1.03 | 1.03 | 1.03 | 2.43 | 2.43 | 2.43 | 3.98 | 3.75 | 9.10 | 15.20 |
| 最大速度 | @Tc | nmax | rpm | 8819 | 15679 | 26458 | 4410 | 7898 | 13656 | 2453 | 9407 | 1725 | 1036 |
| 电机力矩常数 | Up to lc | Kt | Nm/Arms | 0.24 | 0.14 | 0.08 | 0.48 | 0.27 | 0.16 | 0.86 | 0.23 | 2.30 | 3.83 |
| 电机常数 | Coils@25°C | Km | Nm2/W | 0.006 | 0.006 | 0.007 | 0.018 | 0.018 | 0.018 | 0.036 | 0.031 | 0.114 | 0.625 |
电气参数
| 参数 | 备注 | 符号 | 单位 | TMXSL160-17 | TMXSL160-25 | TMXSL160-34 | TMXSL160-60 | TMXSL160-92 | |||||
| 峰值电流 | Magnet@25°C | lp | Arms | 17.2 | 30.5 | 51.5 | 20.3 | 36.3 | 62.7 | 18.4 | 66.7 | 15.8 | 15.9 |
| 最大持续电流 | Coil@110°C | lc | Arms | 4.3 | 7.6 | 12.9 | 5.1 | 9.1 | 15.7 | 4.6 | 16.7 | 4 | 4 |
| 反电动势常数peak | 25℃+/-10% | Kep | V/krpm | 21 | 12 | 7 | 41 | 23 | 13 | 74 | 19 | 198 | 330 |
| 反电动势常数RMS | 25℃+/-10% | Ke | V/krpm | 15 | 8 | 5 | 29 | 16 | 9 | 53 | 14 | 140 | 233 |
| 单相电阻 | Coil@25°C | Rph | Ω | 3.15 | 0.95 | 0.31 | 4.37 | 1.3 | 0.44 | 6.87 | 0.55 | 15.49 | 5.86 |
| 单相电感 | I<0.63lp | Lph | Mh | 3.78 | 1.24 | 0.40 | 6.12 | 1.95 | 0.66 | 10.99 | 0.88 | 26.33 | 16.47 |
| 电气时间常数 | Coil@25°C | Te | Ms | 1.2 | 1.3 | 1.3 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | 1.7 | 2.9 |
| 最大持续功耗 | All coils | Pc | W | 226.3 | 215.7 | 200.4 | 436.8 | 416.2 | 422.7 | 568.4 | 595.8 | 945.4 | 348.9 |
| 极数 | Nmag. | nr | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | |
热性能参数
| 参数 | 备注 | 符号 | 单位 | TMXSL160-17 | TMXSL160-25 | TMXSL160-34 | TMXSL160-60 | TMXSL160-92 | |||||
| 热阻 | Coils to mount. Sfc. | Rth | °C/W | 0.43 | 0.43 | 0.43 | 0.23 | 0.23 | 0.23 | 0.17 | 0.17 | 0.1 | 0.06 |
| 温度传感器 | Optional PTC 1kΩ/NTC | ||||||||||||
机械参数
| 参数 | 备注 | 符号 | 单位 | TMXSL160-17 | TMXSL160-25 | TMXSL160-34 | TMXSL160-60 | TMXSL160-92 | |||
| 定子外径 | Ods | mm | 160 | ||||||||
| 转子内径 | Idr | mm | 105 | ||||||||
| 转子惯量 | JR | Kg*m² | 5.7E-04 | 1.1E-04 | 1.6E-04 | 3.36E-03 | 5.75E-03 | ||||
| 总重量 | Rotor+stator ex.cables | W | kg | 0.65 | 1.15 | 1.5 | 3.3 | 5.5 | |||
| 动力线类型 | length 0.5m | Diameter | mm(mm2) | 6.6(4G0.5mm2) | 8.4(4G1.5mm2) | 6.6(4G0.5mm2) | 8.4(4G1.5mm2) | 6.6(4G0.5mm2) | 8.4(4G1.5mm2) | 8.4(4G1.5mm2) | |

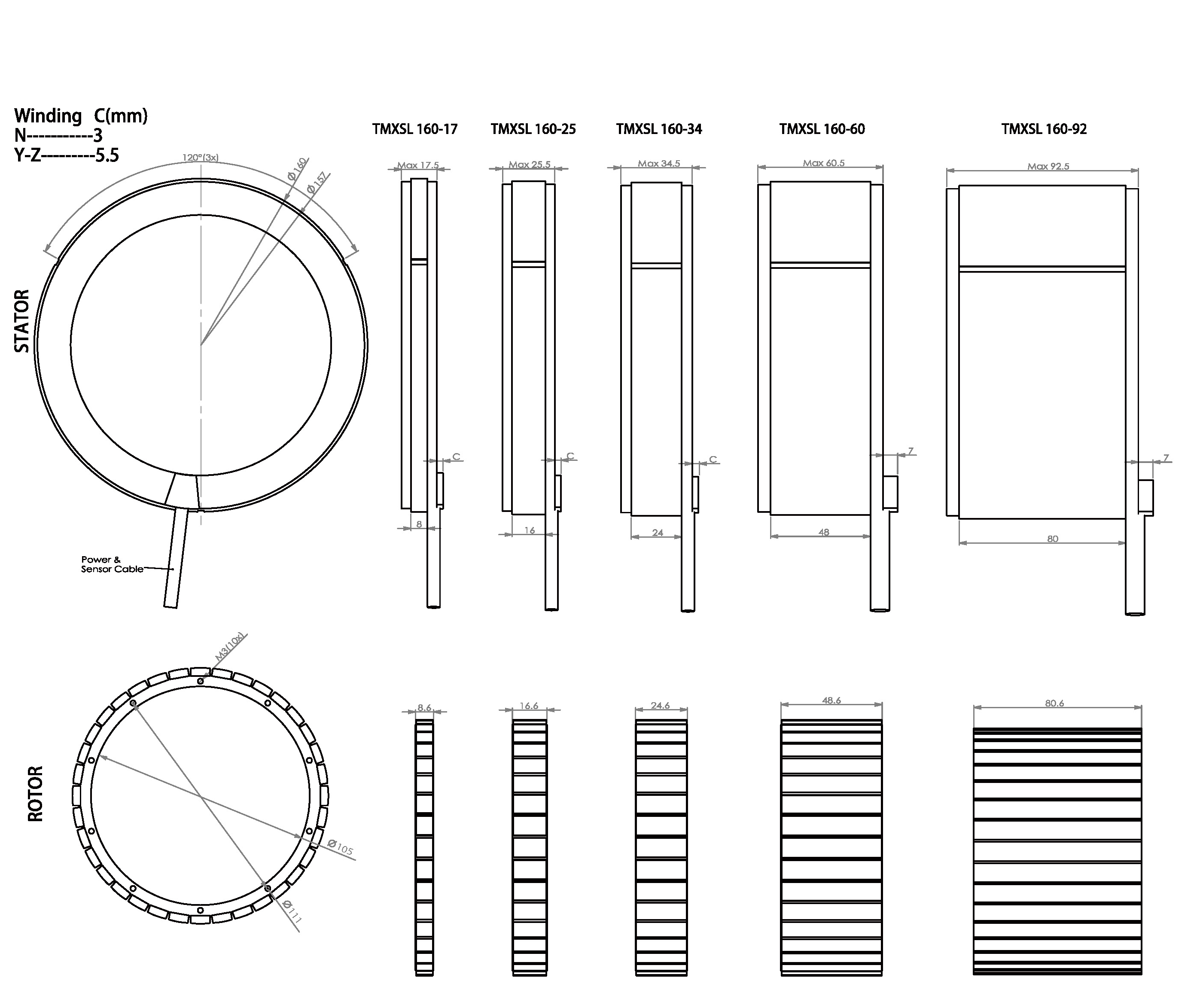

设计图
其他参数
